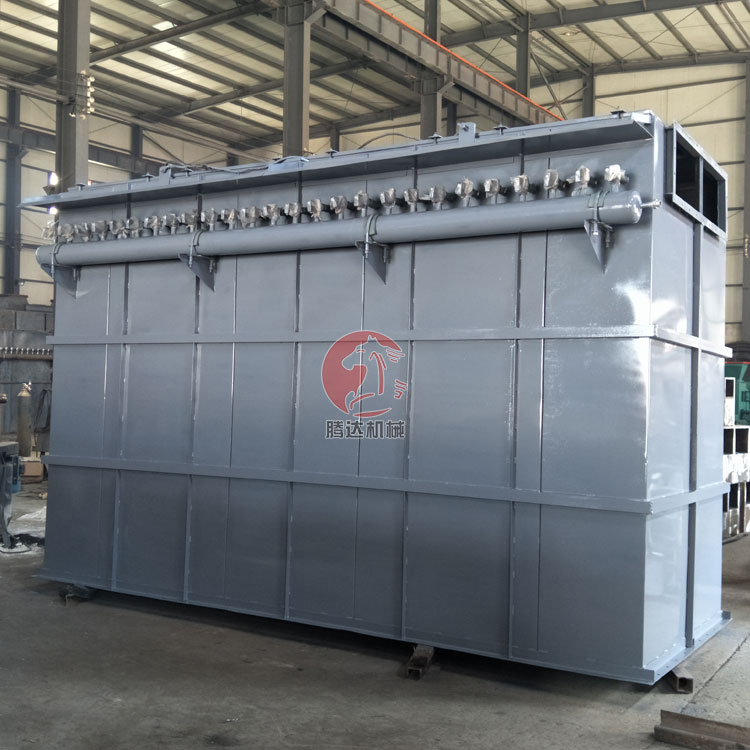

脉冲除尘器

发布时间：2019-02-25

脉冲除尘器的特点
　　1、采用分室停风脉冲喷吹清灰技术，克服了常规脉冲除尘器和分室反吹除尘器的缺点，清灰能力强，除尘效率高，排放浓度低，漏风率�。芎纳伲趾纳�，占地面积少，运行稳定可靠，经济效益好。适用于冶金、建材、水泥、机械、化工、电力、轻工行业的含尘气体的净化与物料的回收。
　　2、由于采用分室停风脉冲喷吹清灰，喷吹一次就可达到彻底清灰的目的，所以清灰周期延长，降低了清灰能耗，压气耗量可大为降低。同时滤袋与脉冲阀的疲劳程度也相应减低，从而成倍地提高滤袋与阀片的寿命。
　　3、检修换袋可在不停系统风机，系统正常运行条件下分室进行。滤袋袋口采用弹性涨圈，密封性能好，牢固可靠。滤袋龙骨采用多角形，减少了袋与龙骨的磨擦，延长了袋的寿命，又便于卸袋。
　　4、采用上部抽袋方式，换袋时抽出骨架后，脏袋投入箱体下部灰斗，由人孔处取出，改善了换袋操作条件。
　　5、箱体采用气密性设计，密封性好，检查门用优良的密封材料，制作过程中以煤油检漏，漏风率很低。
　　6、进、出口风道布置紧凑，气流阻力小。

全国24小时销售热线：13676917000

点击咨询 在线留言

　脉冲除尘器是在袋式除尘器的基础上改进的新型高效脉冲除尘器，综合了分室反吹各种脉冲喷吹除尘器的优点，克服了分室清灰强度不够，进出风分布不均等缺点，扩大了应用范围。

　　脉冲除尘器是当含尘气体由进风口进入除尘器，首先碰到进出风口中间的斜板及挡板，气流便转向流入灰斗，同时气流速度放慢，由于惯性作用，使气体中粗颗粒粉尘直接流入灰斗。起预收尘的作用，进入灰斗的气流随后折而向上通过内部装有金属骨架的滤袋粉尘被捕集在滤袋的外表面，净化后的气体进入滤袋室上部清洁室，汇集到出风口排出，含尘气体通过滤袋净化的过程中，随着时间的增加而积附在滤袋上的粉尘越来越多，增加滤袋阻力，致使处理风量逐渐减少，为正常工作，要控制阻力在一定范围内（140--170毫米水柱），一旦超过范围必须对滤袋进行清灰，清灰时由脉冲控制仪顺序触发各控制阀开启脉冲阀，气包内的压缩空气由喷吹管各孔经文氏管喷射到各相应的滤袋内，滤袋瞬间急剧膨胀，使积附在滤袋表面的粉尘脱落，滤袋恢复初始状态。清下粉尘落入灰斗，经排灰系统排出机体。由此使积附在滤袋上的粉尘周期地脉冲喷吹清灰，使净化气体正常通过，保证除尘系统运行。

　　脉冲除尘器的工作原理
　　脉冲除尘器是指通过喷吹压缩空气的方法除掉过滤介质（布袋或滤筒）上附着的粉尘；根据除尘器的大小可能有几组脉冲阀，由脉冲控制仪或PLC控制，每次开一组脉冲阀来除去它所控制的那部分布袋或滤筒的灰尘，而其他的布袋或滤筒正常工作，隔一段时间后下一组脉冲阀打开，清理下一部分除尘器由灰斗、上箱体、中箱体、下箱体等部分组成，上、中、下箱体为分室结构。工作时，含尘气体由进风道进入灰斗，粗尘粒直接落入灰斗底部，细尘粒随气流转折向上进入中、下箱体，粉尘积附在滤袋外表面，过滤后的气体进入上箱体至净气集合管-排风道，经排风机排至大气。 清灰过程是先切断该室的净气出口风道，使该室的布袋处于无气流通过的状态(分室停风清灰)。然后开启脉冲阀用压缩空气进行脉冲喷吹清灰，切断阀关闭时间足以保证在喷吹后从滤袋上剥离的粉尘沉降至灰斗，避免了粉尘在脱离滤袋表面后又随气流附集到相邻滤袋表面的现象，使滤袋清灰彻底，并由可编程序控制仪对排气阀、脉冲阀及卸灰阀等进行全自动控制。含尘气体由进风口进入，经过灰斗时，气体中部分大颗粒粉尘受惯性力和重力作用被分离出来，直接落入灰斗底部。含尘气体通过灰斗后进入中箱体的滤袋过滤区，气体穿过滤袋，粉尘被阻留在滤袋外表面，净化后的气体经滤袋口进入上箱体后，再由出风口排出

　　脉冲除尘器的特点
　　1、采用分室停风脉冲喷吹清灰技术，克服了常规脉冲除尘器和分室反吹除尘器的缺点，清灰能力强，除尘效率高，排放浓度低，漏风率�。芎纳�，钢耗少，占地面积少，运行稳定可靠，经济效益好。适用于冶金、建材、水泥、机械、化工、电力、轻工行业的含尘气体的净化与物料的回收。
　　2、由于采用分室停风脉冲喷吹清灰，喷吹一次就可达到彻底清灰的目的，所以清灰周期延长，降低了清灰能耗，压气耗量可大为降低。同时滤袋与脉冲阀的疲劳程度也相应减低，从而成倍地提高滤袋与阀片的寿命。
　　3、检修换袋可在不停系统风机，系统正常运行条件下分室进行。滤袋袋口采用弹性涨圈，密封性能好，牢固可靠。滤袋龙骨采用多角形，减少了袋与龙骨的磨擦，延长了袋的寿命，又便于卸袋。
　　4、采用上部抽袋方式，换袋时抽出骨架后，脏袋投入箱体下部灰斗，由人孔处取出，改善了换袋操作条件。
　　5、箱体采用气密性设计，密封性好，检查门用优良的密封材料，制作过程中以煤油检漏，漏风率很低。
　　6、进、出口风道布置紧凑，气流阻力小。

小型脉冲袋式除尘器技术参数：

序号

除尘器型号

技术性能

MC24—Ⅱ型

MC36 —Ⅱ型

MC48

—Ⅱ型

MC64

—Ⅱ型

MC72

—Ⅱ型

MC80

—Ⅱ型

MC96

—Ⅱ型

MC120

—Ⅱ型

1

过滤面积(米2)

18

27

36

45

54

63

72

90

2

滤袋数量(条)

24

36

48

64

72

80

96

120

3

脉冲阀数量(个)

4

6

8

10

12

14

16

20

4

处理风量

(米3/时)

2160—4300

3250—6480

4320—8630

5400—10800

6450—12900

7550—15100

8650—17300

10800—20800

5

最大外型尺寸

(长×宽×高)

1025×1678

×3700

1425×1678

×3696

1823×1678

×3676

2225×1678

×3676

2625×1678

×3676

3075×1678

×3676

3949×1678

×3676

4389—1678

×3676

6

脉冲控制仪表

JMK—2型脉冲控制仪

7

滤袋规格

(直径×长度)

￠125×2050

8

除尘效率(%)

99—99.5

9

设备阻力mmH2O

(毫米水柱)

120—150

10

过滤风速

(米/分)

2—4

11

入口含尘浓度

(克/米3)

3—15

12

气源压力

(公斤/厘米2)

4

13

配用风机型号

离心式风机

4—72—11—4.5A

4—72—11—5A

4—72—11—6C

4—72—11—5A

4—72—11—6C

4—72—11—6C

4—72—11—8C

14

压缩空气耗量

(米3/分)

0.08—0.34

0.13—0.5

0.17—0.67

0.21—0.84

0.25—1.01

0.3—1.18

0.34—1.34

0.42—1.68

15

设备重量(公斤)

830

1106

1224.30

1341.44

1564.32

2012.35

2130.22

2410
大型脉冲袋式除尘器技术参数：
型号
处理风量
(m3/h)
滤袋风速
(m/min)
过滤面积
(m2)
滤袋数
(个)
耗气量
(m3/min)
阻力
(Pa)
含尘浓度
(g/m3)
保温层面
积(m2)
重量
(t)
32-3
6900
1.2-2.0
93
96
0.27
1470-
1770
<1000
26.5
2.4
32-4
8930
124
128
0.37
34
3.4
32-5
11160
155
160
0.46
41
4.4
32-6
13390
186
192
0.55
48.5
5.4
64-4
17800
248
256
1.2
70
6.9
64-5
22300
310
320
1.5
94
8.8
64-6
26700
372
384
1.8
118
9.7
64-7
31200
434
448
2.1
142
11.8
64-8
35700
496
512
2.4
166
12.5
96-4
26800
1.2-2.0
372
384
1.2
1470-
1770
<1300
110
8.7
96-5
33400
465
480
1.5
120
11.8
96-6
40100
557
576
1.8
130
13.5
96-7
46800
650
672
2.1
140
15.2
96-8
53510
744
768
2.4
150
18.0
96-9
60100
836
864
2.7
160
19.6
96-2×5
66900
929
960
3.0
175
21.0
96-2×6
80700
1121
1152
3.4
210
25.2
96-2×7
94100
1308
1344
4.2
245
29.4
96-2×8
107600
1494
1536
4.8
280
33.6
96-2×9
121000
168
1728
5.4
315
37.8
96-2×10
134500
1868
1920
6.0
350
42.0
128-6
67300
1.2-2.0
935
768
3.6
1470-
1770
<1300
125
20.1
128-9
100900
1402
1152
5.4
196
26.4
128-10
112100
1558
1280
6.0
2053
28.9
128-2×6
34600
1869
1536
7.0
323
36.6
128-2×7
157000
2181
1792
8.3
247
43.9
128-2×8
179400
2492
2048
9.5
262
50.0
128-2×9
201900
2804
2304
10.7
277
55.4
128-2×10
224300
3115
2560
12
292
60.0
128-2×11
247600
3427
2816
13.1
307
65.4
128-2×12
269100
3728
3072
14.3
322
72.0
128-2×13
291600
4050
3328
15.5
337
78.0
128-2×14
314000
4361
3584
16.7
352
84.0
